Siemens Sinumerik 828D 操作流程

---

G54程式原點設定

• 裝上尋邊器尋邊。

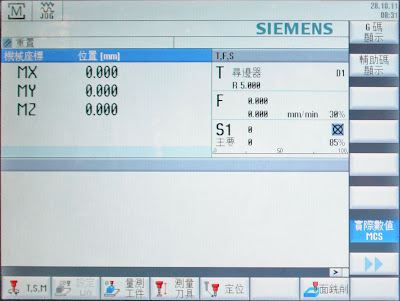

• 選取 → 按   → 。

T	尋邊器	D 1
主軸	1000	rpm
主軸的M功能	↻
其他M功能
零點偏移	G54

• 按  -->> 主軸轉動。
• 選取 → 選取測量模式。
• 設定測量方向：keyin 尋邊器半徑值 [ 5.0 ]  → 手動尋邊。
•  當尋到 X 軸座標時：選取 → 按 → 按 -->>G54 X軸座標設定完成。
• Y 軸操作同上。

---

換刀

模式： → 按  → keyin：T1 M6 → 按 -->> 主軸換刀。

---

G43刀長補正設定

• 模式： 。
• 叫出刀具 →   → 手動將刀具向工件逼近至工件稜邊的設定位置 Z0。
• 按 -->> 刀具長度將自動計算並輸入刀具清單。

---

模擬

• 保護鍵轉到特殊鍵 → 按  。
• 保護鍵轉到編輯 → 模式： 自動執行 → 按   → [ 位置 ] → [ EXEC ]。
• [ 操作 ] → [ 消去 ] → [ 自動 ] → [ START ]。

---
